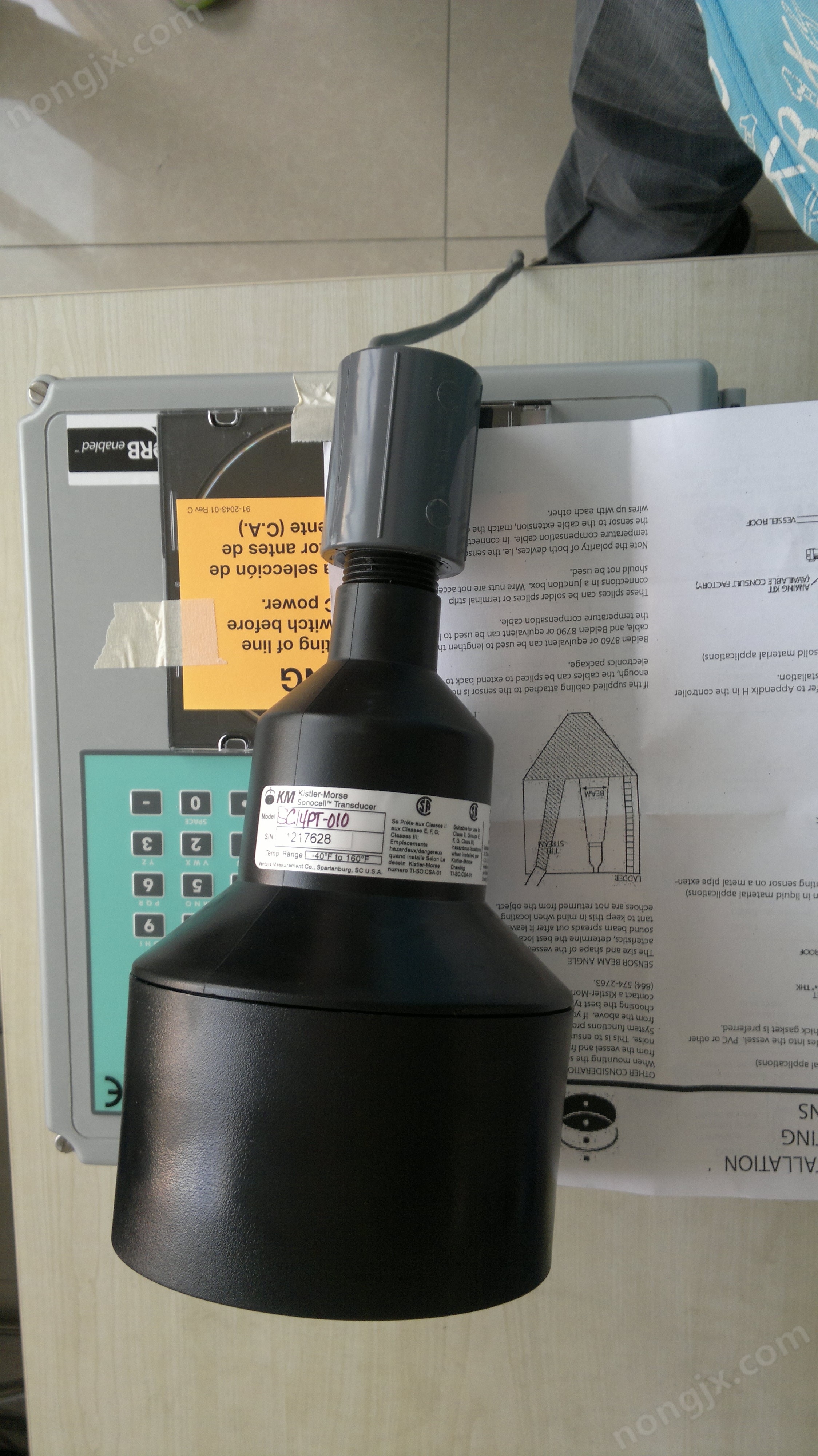

Venture必測分體式超聲波 SonoTracker
模塊化設計BT-26PT，BT-26ST，BT-61PT，BT-101PT，39-2049-01，BT55
－可以配置多個傳感器探頭、繼電器、點電平輸入、模擬量輸出和PLC接口。
多種物料測量功能
-固體和液體物位，還可以實現明渠流量和液位差測量等功能。
SentryTMDSP濾波器
-自研的SentryTMDSP濾波器技術，在工藝條件下，提供穩定準確的重量讀數。
NEMA-4X防護外殼
-可選FRP塑料或不銹鋼材質，適應不同的工況。
支持ORBTM遠程庫位管理系統
型號如下：SON-A-A-Y-A-A-ASON-B-A-Y-A-AASON-C-A-A-Y-A-AASON-C-A-B-Y-K-A、
傳感器：BT55BT26BT61BT101
原理：根據探頭發射接收聲波的時間差來測算距離，繼而轉換成物位
特點：技術成熟，
安裝簡單操作便捷
適用范圍廣
快速配置(美國必測Venture超聲波液位計SonoTracker)
菜單驅動的快速成立，在不到5分鐘
模塊化設計可配置的傳感器，繼電器，
工作電壓 110/230VAC或24VDC
工作電流 20VA
內置串口 RS422/RS485，光電隔離，1200，2400，4800，9600，19.2k波特率
超聲波探頭選件板
（Slot1&Slot2） 2路、4路、8路接口板，可接2，4，6，8路繼電器。
第1接口板必需8路全部使用完畢才能使用第2接口板。
PLC選件板（Slot2
&Slot3） ProfiBusDP從站模式
繼電器選件板（Slot
2&Slot3） C型單刀雙擲，10A110VAC，8A230VDC無感應；10A30VDC。每路探頭可以配置2，4，5，8個繼電器。
點電平輸入選件板
（Slot3） 接觸電壓5V@5mA。支持市面上絕大部分點式物位計，多支持16路輸入
4-20mA模擬輸出選件板（Slot3） 大負載600歐姆（無源）；1000歐姆（有源）
。12位分辨率，普通隔離，1、2、4、8路輸出方式
繼電器/4-20ma組合選件板（Slot3） 2路繼電器，1路模擬量輸出；4路繼電器，1路模擬量輸出；2路繼電器，2路模擬量輸出；4路繼電器，2路模擬量輸出
工作溫度 -20℃～50℃特點和優點
傳感器設計
具體應用和環境。可在
14KHZ，22kHz的頻率，24kHz和43kHz，以適應多種材料，并
我們的傳感器有額定量程的1％的精度
在批準的散裝固體應用和0.25％額定跨度在批準的液體應用。
各種各樣的傳感器，可以讓你從1英尺到超過100英尺。“
BT-55傳感器有-個極其狹窄的光束角，允許它被用于在充滿挑戰
應用。。
訂貨號 產品描述
SON200059 BT-26PTPVC探頭
SON200064 BT-26PTPVC探頭內置溫度補償傳感器
SON200058 BT-26ST不銹鋼探頭
SON200069 BT-26ST不銹鋼探頭內置溫度補償傳感器
SON200077 BT-61PTPVC探頭
SON200074 BT-61PTPVC探頭內置溫度補償傳感器
SON200057 BT-101PTPVC探頭
SON200084 BT-101PTPVC探頭內置溫度補償傳感器
SON200085* BT-55PVC探頭
SON210027 NEMA4x接線盒，5接線端子
61-6018-02-010 外置式溫度補償傳感器
39-2049-01 （除BT-55外）
39-2049-03 （BT-55專用）
33-2074-01 超聲波探頭電纜線Belden#8760
LUC036177 溫度補償傳感器電纜線Belden#9154
Venture必測分體式超聲波 SonoTracker
